一、项目背景
家用美容仪正在从"单一功能的塑料件"进化为 "AIoT 智能肌肤管家"。消费者不再满足于单一的清洁或导入功能，而是希望在家中完成接近线下美容院的整套流程：先热敷打开毛孔、再通过震动导入精华、最后以推揉方式唤醒深层肌肉与胶原。
要把这一套流程压缩进一台 3.7V 锂电池驱动的手持设备，工程上要同时解决：
- 多路异构负载协同 —— 阻性发热片（PWM 恒温）、小功率震动电机（感性小电流）、大扭矩伸缩电机（感性大电流），三路控制逻辑完全不同；
- 低压大电流下的 EMI 与压降 —— 3.7V 驱动大功率感性负载，启动瞬间的浪涌极易把 MCU 拉挂、把 Wi-Fi/BLE 踢飞；
- App 与硬件的实时联动 —— 手机端选择美容模式 → BLE 下发 → 三通道 PWM 精准协同 → 状态实时回传；
- 极致的安全冗余 —— 贴面使用的电器必须具备过温、堵转、低压、过流多重保护。
本项目以完整的"主控选型 → 驱动电路 → PCB 版图 → App 交互"闭环，沉淀出一套可复用的 家用 AIoT 多通道驱动参考设计，适配面罩式、手持式等多种产品形态。
二、项目目标
面向家庭美容场景，研制一套 端到端可落地 的 AIoT 智能美容仪参考方案，实现：
- 三通道协同 —— 热敷、震动、伸缩三路驱动同平台共生，可独立也可组合；
- 手机 App 无线控制 —— Flutter 跨平台（iOS / Android / 鸿蒙）+ BLE 5.0，一键配网、预设模式、无级调节；
- 工程级电源稳定性 —— 电机启动瞬间 MCU 不复位、Wi-Fi/BLE 不掉线；
- 统一物料 + 分立式驱动 —— 基于逻辑级 N-MOS 的低端驱动架构，BOM 尽量归一，便于量产；
- 可扩展的产品形态 —— 同一套驱动底座可适配 手持式美容仪、面罩式美容仪、肩颈按摩仪 等多类产品。
三、系统架构
图 1 · 灵犀 AIoT 智能美容仪 系统总体架构
三层架构概览
┌─────────────────────────────────────────────────────────────┐
│ 移动端 App（Flutter 跨平台） │
│ ├── BLE 配网激活 / OTA 升级入口 │
│ ├── 预设美容模式（舒缓 / 提拉 / 深层） │
│ ├── 三通道无级调节 + 定时 + 电量显示 │
│ └── 使用记录与个性化方案上云 │
└─────────────────────────────────────────────────────────────┘
│ BLE 5.0
▼
┌─────────────────────────────────────────────────────────────┐
│ ESP32-C5 主控（微雪 C5-WROOM-1 开发板） │
│ ├── 板载 MP2143 降压 + ETA6003 充电管理 │
│ ├── 三路 PWM 输出（伸缩 GPIO2/3、震动 GPIO4/5、加热 GPIO7） │
│ ├── 电量 ADC（GPIO6）+ 三重低压保护 │
│ └── 软启动 / 堵转保护 / 动态功率调度 / RGB 指示灯 │
└─────────────────────────────────────────────────────────────┘
│ GPIO / PWM
▼
┌─────────────────────────────────────────────────────────────┐
│ 3.7V 驱动拓展板（全 MOSFET 分立式驱动） │
│ ├── AON7410 ×3 逻辑级 N-MOS 低端开关 │
│ ├── SS54 + SS14 感性负载续流保护 │
│ ├── 10uH + 470uF 分层滤波 · TVS/ESD 防护 │
│ └── 双轨供电：逻辑轨 / 动力轨 物理隔离 │
└─────────────────────────────────────────────────────────────┘
│ │ │
▼ ▼ ▼
发热片（阻性） 震动电机（小感性） 伸缩电机（大感性）
核心硬件选型（BOM）
| 类别 | 推荐型号 | 数量 | 作用 | 关键参数 |
|---|---|---|---|---|
| 主控 | ESP32-C5-WROOM-1（微雪开发板） | 1 | Wi-Fi 6 + BLE 5.0 · 板载充电路径 | 板载 MP2143 + ETA6003 |
| 功率 MOSFET | AON7410 | 3 | 驱动三路负载（统一物料） | 30V/18A · Rds(on) ≈ 8mΩ @ 3.3V |
| 大功率续流 | SS54 | 1 | 伸缩电机感抗泄放 | 5A / 40V 肖特基 |
| 小功率续流 | SS14 | 1 | 震动电机感抗泄放 | 1A / 40V 肖特基 |
| 功率电感 | 10uH | 1 | ESP32 电源 LC 隔离 | > 500mA |
| 储能电容 | 470uF / 10V | 1 | 抑制电机启动压降 | 低 ESR |
| 安全 TVS | SMBJ5.0A | 1 | 电池入口防浪涌/ESD | 钳位 5.0V |
| 电池 | 3.7V 动力锂电 | 1 | 整机供电 | ≥ 1000mAh |
四、关键技术方案
- 1. 统一 N-MOS 低端驱动 —— 三路异构负载全部采用 N 沟道 MOSFET 低端驱动，选型统一为 AON7410 逻辑级 MOS，在 3.3V 驱动下 Rds(on) ≈ 8mΩ，相比 AO4406A 在温升、效率、堵转安全裕度上显著优势。
- 2. 双轨电源 + 分层滤波 —— 逻辑轨经 MP2143 输出 3.3V 专供 MCU，动力轨粗线直供驱动板；配合三级滤波（470uF 电解 → 10uH 电感 → 22uF+0.1uF MLCC），电机启动瞬间 MCU 不复位。
- 3. 三通道协同控制 —— 状态机 + PWM 调度器统一管理：伸缩软启动、震动节奏脉冲、发热精准控温，动态功率调度防止总电流超限。
- 4. 三重安全保护 —— 低压 / 堵转 / 过温保护全部内建；上电 GPIO 下拉确保三路负载全部关闭，贴面使用无忧。
- 5. Flutter + BLE 无线配网 —— 跨平台 App 打造 iOS/Android/鸿蒙三端一致体验；首次开机长按配网，预设美容模式一键切换，实时状态通过 BLE Notify 同步。
五、硬件实物

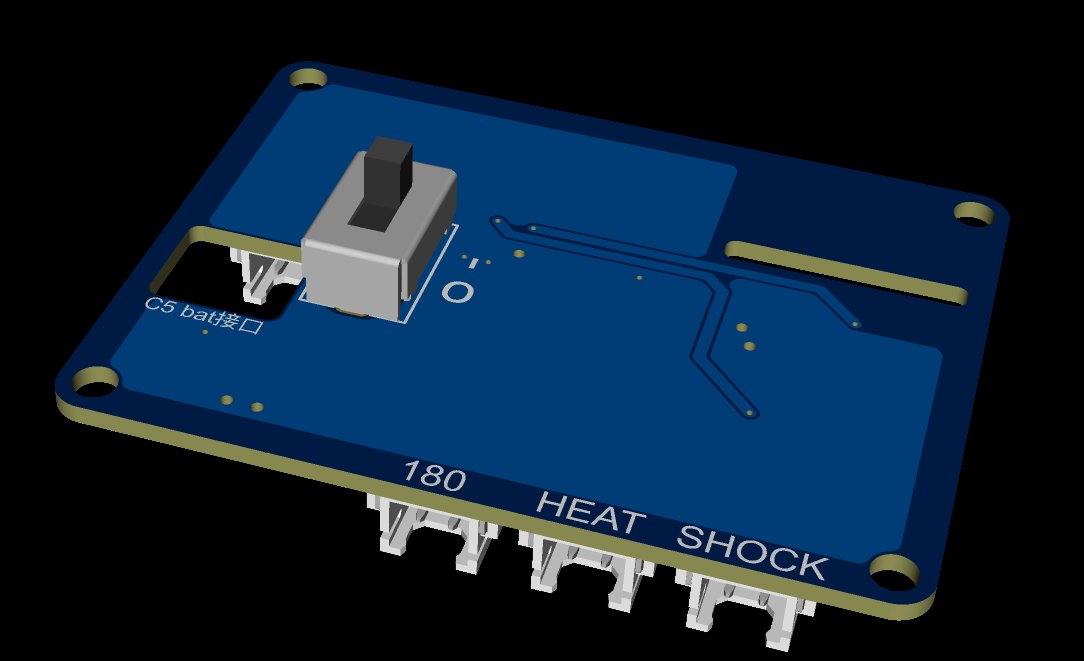

评估板 1.0（版图 v1）
面向快速验证的 1.0 评估板，集成了电源入口、三路 MOSFET 驱动、电源管理与板载按钮/LED。
3.7V 驱动拓展板
针对"C5 bat 接口 + 4Pin to IO"的模块化设计，可与 ESP32-C5 开发板即插即用。
图 2 · 3.7V 驱动拓展板 · 4Pin to IO 模块化设计
六、三通道协同工作模式
图 3 · 灵犀美容仪 三通道协同工作模式
灵犀美容仪最具竞争力的设计在于 三通道自然衔接的工作流，App 既可按预设模式自动协同，也可由用户手动组合：
Stage 1 · 发热片
温热舒展
提升局部温度（40-50℃），软化角质、促进血液循环，为深层吸收预热。
时长：1-5 分钟 参数：三档温度 / 定时
Stage 2 · 震动电机
震动导入
每分钟数千次微振，配合精华液让活性成分加速渗透，缓解肿胀、舒缓肌肤。
时长：3-10 分钟 参数：强度 / 节奏
Stage 3 · 伸缩电机
伸缩推拿
周期性前后行程模拟手动推揉，轮廓提拉、激活肌肉、促进胶原再生。
时长：3-10 分钟 参数：行程 / 频率 / 力度
七、产品形态与落地场景
灵犀 AIoT 驱动方案可快速适配多种美容仪产品形态，同一套"三通道驱动 + BLE + App"生态可复用：
典型场景
- 家庭护肤 / 美容工作室 —— 一台设备覆盖清洁、导入、塑形全流程，替代多款单功能设备；
- 美容品牌 OEM / ODM —— 品牌方在同一套驱动平台上定制产品外观与 App 交互，缩短上市周期；
- 专业理疗延伸 —— 同一架构稍作参数调整，可延展到肩颈按摩仪、眼部按摩仪、头皮梳等家用小型按摩器；
- AIoT 教学案例 —— 完整覆盖"嵌入式 + 电源 + 通信 + 移动端"全栈知识点，可作为本科/研究生 AIoT 课程案例。
八、工程亮点
- 三通道异构驱动一体化：阻性、小感性、大感性三路负载统一使用逻辑级 N-MOS 低端驱动，BOM 归一、原理简洁、量产友好；
- 低压大电流稳定性：双轨供电 + 三级滤波 + 单点接地，电机启动瞬间 MCU 不复位、BLE 不掉线；
- 工程级安全冗余：三重低压保护 + 堵转保护 + 过温保护 + 上电安全下拉，贴面使用无忧；
- 软硬深度协同：从 MOSFET 选型、PCB 版图到 Flutter App 状态机，完整覆盖"一台智能美容仪"的工程闭环；
- 可复用的 AIoT 底座：同一套"ESP32-C5 + 三通道分立驱动"平台可快速切换到按摩仪、暖贴、理疗仪等多种家用 AIoT 产品。
九、后续规划
- 驱动板 V2 量产化：优化散热铺铜、天线净空、EMC 布局，进入量产打样阶段；
- App 能力深化：接入 AI 肌肤检测（前置摄像头拍照 → 云端分析 → 个性化美容方案）；
- 健康档案联动：结合用户肤质、睡眠、月经周期等数据，让设备"每天都懂你"；
- 多设备家庭生态：手持式美容仪、面罩式美容仪、肩颈按摩仪通过同一 App 统一管理，构建家庭 AIoT 美容生态。
